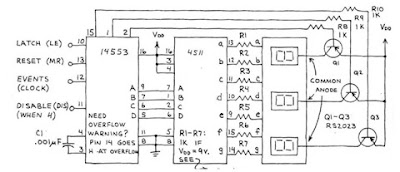

El 4553 es un contador Cmos BCD de 3 dígitos que puede alimentar a tres displays de 7 segmentos usando un solo decodificador/driver de siete segmentos : el 4511 , multiplexándolos (es decir accionando a cada display individualmente vía su cátodo a una velocidad muy rápida, de tal manera que la multiplexación no sea visible al ojo humano).
El IC 4553 tiene tres contadores BCD internos , tiene entrada de lacht o crreojo , de reset o puesta a cero y de inhabilitaciòn , completa un ciclo de multiplexado con cada uno de estos contadores usando las salidas de los pines 15 , 1 y 2 para conmutar cada exhibición en anillo , haciendo que su transistor correspondiente conduzca y habilite al correspondiente display mostrando el dígito apropiado .
Las salidas BCD del 4553 (pines 9 ,7 ,6 ,5 ) se conectan a las entradas BCD del decoder 4511 , este es un decoder Cmos simple que será usado secuencialmente para cada cuenta y para excitar ( cuando le corresponda ) a cada uno de los displays , que por el hecho de actuar temporalmente habilitados usan solo 7 resistencias de limitación.
Los displays deben ser de cátodo común , los pulsos de disparo son positivos y el clock o tren de pulsos a contar debe entrar por el pin 12 , si quisieramos un acarreo para un segundo contador el pin de carry o carreo es el número 14 , con lo cual podemos tener contadores de 6 digitos solo con 4 chips , ideales para construir , por ejemplo , un frecuencimetro digital
