Interruptor por tacto usando Flip Flop CD4011

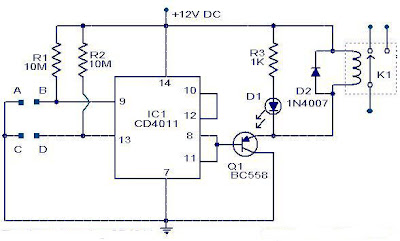

Se presenta un circuito simple de interruptor por tacto usando el CD4011 que tiene en su interior 4 compuertas NAND. El las puertas del IC CD4011 están conectadas como Flip Flop tipo R-S o interruptor.
Los pines 9, 13 del IC trabajan como contactos de SET y RESET .
El circuito es CMOS y requiere muy poca intensidad de corriente para controlar sus entradas. Puesto que los pines 9 y 13 están conectados con el terminal positivo vía los resistores R1 y R2, las puertas de entrada lógica del flip flop ( entradas S y R ) estarán en su estado alto.
Cuando tocamos con un dedo a través de los puntos A, B (haciendo puente) la entrada respectica del IC será cerrada hacia tierra y la salida es puesta a baja. Esto activa el transistor Q1 y el relay consigue ser activado.
Cuando tocamos a través de los puntos C, D el flip flop cambia otra vez y hace que el transistor sea APAGADO. Esto hace el relay sea APAGADO.
Así tocando con los puntos de contacto A, B y C, D la aplicación conectada a través del relay se puede cambiar de ON a Off como se desee.
En realidad en el circuito solo se muestran los contactos de salida y entrada para saber lo que ocurre dentro observemos un circuito semejante donde se han intercambiado algunas puertas
