buenas tardes otra vez, primero le mando saludos.
segundo no se como crear un tema nuevo pero estoy haciendo una maquina de toques casera con un proto, un transformador de 127-12 volts a 500mA, y pues no obtengo nada de voltaje en el transformador, utilizo tambien un led, resistencia de 560 ohms y un transistor 2N2222A podria ayudarme? adjunto imagenes esta muy chambon pero no lo e refinado hasta asegurarme que funcione.
Un transistor NPN - TIP31C1 Diodo LED emisor de luz
1 Resistencia de 560 Ohms,(debe ser de 5 o 10 Watts)
1 Potenciometro 50K a 100K
1 Transformador 127/12 V.C.A -500mA.
1 Interruptor de 2 patas
2 Electrodos (tubos de cobre)
1 porta pilas(o Una fuente de 5v)tambien sirve una de computadora.
(nadamas puentea el cable verde con cualquiera d los negros y listo)
Si , ese circuito da vueltas por internet pero su funcionamiento no es seguro , ademas pide una resistencia ceramica de 560 ohm de 10 watt para ponerla en serie con un led que no soporta mas de 20 mA , es decir poquisima corriente, este tipo de osciladores tipos "Hartley" muy antiguos se realimentan del propio transformador y los parametros deben ser exactos para que se disparen y se mantengan , no se que uso quieres darle a este circuito , te explico un poco , se busca generar voltaje de alta tension pulsante de baja corriente a una corriente bajima y no letal , generalmente para hacer que se contraigan los músculos , la idea es pòner voltaje pulsante en el primario de un transfgormador puesto en inversa , es decir , lo normal es conectar los 220 volt de la casa al primario de un transformador para tener en los terminales del secundario un voltaje alterno reducido de 6-9 12 , etc voltios los cuales se rectifican con diodos y se alisan con condensadores electroliticos de gran valor para asemejar voltaje continuo como el de pilas o baterias , en este circuito de "toque" la onda cuadrada se pone en el lado de baja tension para tener en el otro lado voltaje de alta tension , es decir el transformador invertido da pulsos de mas o menos 110 volts , 220voltios , mas o menos de acuerdo a la relacion de vueltas primario - secundario del transformador usado , lo malo es que en estos circuitos antiguos se debe conocer la inductancia del transformador para diseñar la oscilacion que no siempre es posible , de alli que no siempre funcionan.
Yo presenté un circuito que hace lo mismo pero en forma segura en la web Foros de Electronica de España hace bastante tiempo , basado en el circuito 555 muy barato y seguro se consigue tener pulsos de alta tension para lograr contracciones musculares controladas en intensidad por un potenciometro el link es este:
http://www.forosdeelectronica.com/f23/electroestimulador-muscular-ultrasonido-9593/
Pero lo voy a poner como nuevo post asi pueden darle un mejor uso

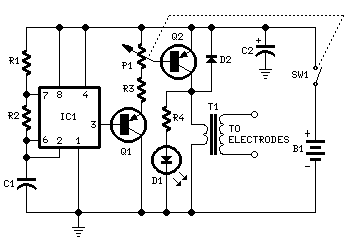

Este tipo de circuitos es delicado si no se toman las medidas correspondientes,la idea es un generador de pulsos (oscilador astable) de corta duración,estos pulso van a un transformador comun de voltaje colocado en reversa,es decir la salida original del transformador va a la salida del oscilador (un 555 en este caso) como esta en reversa el transformador elevará el voltaje en el sentido inverso,es decir si ponemos un transformador 220/6 voltios en reversa la nueva relacion sera 6/220 es decir una 40 veces estos pulsos de alto voltaje pero baja corriente son los que hacen contraer el musculo y es el principio de estos aparados,los electrodos que pueden ser un par de discos de metal no deben ir directamente a la piel porque pueden irritar y dejar marcas,generalmente se le pone una crema a base de agua o se les recubre con pequeñas esponjas humedecidas como las q recubren los audifonos,este es un circuito elemental,pruebalo sobre tu brazo para ver las reacciones,pero eso si NUNCA utilizar un adaptador de voltaje para alimentarlo,solo usarlo con pilas.
Partes:P1______________4K7 Potentiometro Linear (Controla la intensidad o amplificadortud del pulso,comenzar de cero e ir aumentndo)
R1____________180K 1/4W Resistor
R2______________1K8 1/4W Resistor (Cambiando R2 de 5,6K ohm a 10K maximo se tienen pulsos mas fuertes)
R3______________2K2 1/4W Resistor
R4____________100R 1/4W Resistor
C1____________100nF 63V Polyester Capacitor
C2____________100΅F 25V Electrolytic Capacitor
D1______________LED Red .
D2___________1N4007 1000V 1A Diodo
Q1,Q2_________BC327 45V 800mA PNP Transistor
IC1____________555 Timer IC
T1_____________220V Primario, 12V Secondario 3 voltos transformadorrmer
SW1____________SPST Switch (viene con P1)
B1_____________3V Bateria (2 pilas 1.5V AA or AAA en serie)
Aqui hay otra variante , sin utilizar transformadores de voltaje solo un transformador de salida de audio es decir el transformador que adapta la salida de los transistores a los parlantes en un amplificador de audio
Si es la toma de 4 - 8 ohm de parlantes se obtiene unos 100 voltios pulsantes que cosquillean pero no hacen daño , es importante recalcar que esto da un voltaje no letal siempre que se alimente con pilas y se tenga cuidado , el potenciometro en serie con las placas de salida atenua el voltaje para irlo incrementando en intensidad , el potenciometro en serie con la base limitala corriente de base para tener mayor o menor amplificación.
16 comentarios:
ok, are la prueba se bastante completo es un proyecto que encargo un ingeniero, solo una maquina de toques que funcione, no dio mas especificaciones
muchas gracias
Este tipo de elevadores no tienen pierde dado que la oscilacion es por el circuito 555 que es muy sencillo, solo 2 resistencias y un condensador , en post anteriores veras como funciona , da una onda cuadrada que es amplificada de 9 voltios ( para usar bateria o pila) hasta un voltaje de mas o menos 100 voltios lo que produce un cosquilleo cuando entra en contacto con la piel
listo funcionando muchas gracias.
ahora necesito urgente las partes para crear las luces efecto auto fantastico. me lo encargaron mas tardar el miercoles si estoy muy urgido. me dijeron que usara el GAL16V8D 25LP y in timer 555
y estoy absolutamente en blanco no se NADA sobre digital ni programar pero me ayudaria mucho la lista de partes. gracias
EL GAL16V8D 25LP
GAL16V8D es el nombre del dispositivo
25 es la velocidad o sea 25 ns
L es la potencia, o sea baja potencia.
P es el encapsulado, en este caso plástico DIP (Dual in LinePackage) La GAL16V8 posee resistencia de pull-up en sus pines; soporta hasta 7 V,posee un retardo de 3.5 ns lo que le permite trabajar a frecuencias de hasta250 MHz.
Estos dispositivos al igual que las computadoras permiten que se trabaje programando en alto nivel, luego valernos de un compilador que traduzca todas nuestras instrucciones en lenguaje máquina que pueda entender el dispositivo.Las luces que has visto en un post anterior estan hechos con contadores deslizantes en anillo como el 4017 y usando el 555 como clock lo que te han pedido es un arreglo logico programable .
ok, pero podria darme o hacerme porfavor un diagrama de esto?
necesito que sean 3 o 4 leds porfavor, ensima devo de hacer la programacion, me acabo de enterar y no se como programar pero ya de eso investigare yo .
Como te dije lo que tenemos son circuitos digitales especificos , no programados , el 4017 es un registro deslizante que pone secuencialmentre sus salidas en alta para activar comando o leds , no lleva programacion , es fijo , parece que tu tarea es programar un arreglo lógico , no dispongo de ese circuito programable.
Jorge ante mano muchas gracias por todos los proyectos y las ayudas que nos das. Tengo une pregunta... conoces un circuito para hacer un amplificador de 100W x 2 y que tenga 4ohms... o un amplificador para conestarlo a mi computador portatil y adaptarle unas bocinas... gracias
o disculpa ya pudieron acesorarme, de todos modos muchas gracias. se agradece todo esfuerzo por ayudar ^_^
oye que parametros se deben de chekar para comprobar que el circuito trabaje correctamente porque lo intente hacer y no me funciono, si me puedes ayudar con eso porfavor seria de mucha ayuda, gracias.
buenas, disculpe, yo arme el circuito con el 555 que tiene 2 transistores y unled, pero al prebarlo la intensidad de la corriente fue muy poca, he probado con varios trasformadores y por ahora no tengo idea de que mas hacer.
agradeceria mucho su ayuda...
hasta luego...
ah, otra cosa, que pasa si yo le coloco un adaptador en lugar de una pila de 9 voltios???
otra vez gracias...
hasta luego...
"yo arme el circuito con el 555 que tiene 2 transistores y un led, pero al prebarlo la intensidad de la corriente fue muy poca, he probado con varios trasformadores y por ahora no tengo idea de que mas hacer.
agradeceria mucho su ayuda...
ah, otra cosa, que pasa si yo le coloco un adaptador en lugar de una pila de 9 voltios???"
Lo que está ocurriendo es que los transistores Q1 y Q2 estan atenuando mucho la salida del 55 hasta llegar al transformador, hay un potenciometro de ajuste entre los transistores Q1 y Q2 de tal manera que alli se pueda atenuar la entrada por seguridad, tambien para no tener pulsos muy grandes que son peligrosos si se ponen en los musculos de la cabeza, en realidad si a un transformador de 9 /220 V en inversa le pones pulsos de onda cuadrada en la entrada de 9 voltion en las otras tomas de salida tendras 220 voltios , es un poco mas debido a que no es onda senoidal.
Lo que está ocurriendo es quel 555que usas no esta dando +9 voltios a la salida , en realidad ninguno lo da se quedan a veces con unos 1.7 voltios para los transistores internos, deberias probar tu 555 , en configuracion monostable o temporizador mira con un voltimetro digital de alta impedancia de entrada que voltaje te esta dando cuando se pone en "1" deberia darte poco menos que el voltaje de alimentacion , si es asi el 555 esta bien.
Ahora puedes agregar el resistor , potenciometro y transistores, diodo D2 y led con su resistencia, veamos que pasa con el led (no pongas es transformador aun) observa que voltaje tienes en la salida del colector Q2 debe ser casi 2 voltios menos que la salida del 555 quizas por la caida de base emisor de 2 transistores y la caida P3 y R1 , asi que en suma deberias andar los los 6 voltios ( en pulso) que entran al transformador para ser elevados.
Quizas si compruebas esto veras que tu salida 555 transistores es muy pequeña y apenas excita el transformador, tienes que ajustar estos valores.
Poner los 9 voltios desde una salida de transformador desde 220 voltios es peligroso , no es recomendable dado que esto se pone en la piel, no se debe hacer nunca por precaucion, sobre todo si la tierra de salida de la fuente tiene fuga con uno de los terminales de los 220 voltios.
NO SE DEBE HACER NUNCA.
Quizas si deseas mayor duracion o recarga se pueda usar una pequeña bateria de moto o pilas recargables, pero jugar con voltaje que entra a la piel es muy peligroso.
Este circuito es muy elemental , solo da un cosquilleo mas o menos fuerte , los equipos comerciales tienen otro oscilador que conecta y desconecta esta alta tension en pulsos mas o menos lentos , ( intervalos de 1 segundo) para hacer los que se llama masajeadore electronicos
ya arme el circuito, pero en las salida que debe ir al transformador obtengo un voltaje que varia de 0V a 0.5V a medida que vario el potenciometro, que podra estar pasando??? se daño el 555, o podra ser algo mal conectado??? el potenciometro que tengo es de 10K, podra esto estar influyendo???
en las salida que debe ir al transformador obtengo un voltaje que varia de 0V a 0.5V a medida que vario el potenciometro, que podra estar pasando??? se daño el 555, o podra ser algo mal conectado??? el potenciometro que tengo es de 10K, podra esto estar influyendo???
Ai hay un cambio de 0 a 0.5 v es señal que el 555 está oscilando, con ese voltaje en su salida no se podria excitar un led, desconecta la base de Q1 y alli pone un led con su resistencia de 680 ohmos o mas y veras si el led prende y apaga con buen brilo , si es asi el problema esta en los transistores revisa uno por uno, son transistores tipo PNP, R3 es 2.2 Kohms y el potenciometro de ajuste debe estar inicialmente en = voltios y luego aumentarlo muy lentamente, observa que el brillo del led debe ser bueno, quizas sea una mala conexion, si esta en proto revisa cuidadosamente y anda midiendo voltajes
Hola tengo una pregunta sobre estimuladores... como hacerlo para que en vez de obtener voltaje como salida se obtenga corriente?, he leido que hay que generar una tensión interna mediante un conversor CD-CD aplicado a una carga. Espero que me puedas ayudar. De antemano gracias por todo el aporte que haces
Gracias
me encantaría que nos pusiéramos en contacto debido a que tengo muchas dudas. Saludos
