Esta fuente de +5 volt está basada en el 7805 voltaje regulador IC. Acepta entradas no reguladas de 8 a 18 voltios y produce una salida regulada de +5 volt , con una exactitud del 5% (0.25 volt). Contiene un circuito limitador de corriente y una protección contra sobrecalentamiento.
El 7805 debe tener un disipador de calor por serguridad , la lista de los componentes es la siguiente:
(1) 1K, ¼-watt resistor (brown-black-red).
(1) 0.01 µf ceramic disc capacitor.
(1) 10 µf, 35 volt electrolytic capacitor.
(1) 1000 µf, 35 volt electrolytic capacitor.
(2) silicon rectifier diodes.
(1) 7805 +5 volt voltage regulator IC.
(1) LED.
Como se ve en el diagrama se usa un común transformador de 220V a 12 voltios o 9 voltios con salida a media onda , toma de tierra central , los dos diodos rectifican los ciclos negativos y son filtrados por el condensador de 1000 uF esta salida no regulada se aplica al terminal 1 del 7805 , la pata 2 a tierra y la salida de 5 volt sale por el pin 3 ,la saida tiene un pequeño filtrado por el 10 uF y el condensador de disco ceramico es para desviar los ruidos a tierra antes que entren al circuito , esta fuente es ideal y necesaria para armar circuitos TTL como los contadores con el 7490 , o displays usando el 7447 decoder , tambien lo usaremos poniendo un diodo en serie a la salida para reemplazar las 3 pilas ( 4.5 v) de un puntero laser barato.
El 7805 debe tener un disipador de calor por serguridad , la lista de los componentes es la siguiente:
(1) 1K, ¼-watt resistor (brown-black-red).
(1) 0.01 µf ceramic disc capacitor.
(1) 10 µf, 35 volt electrolytic capacitor.
(1) 1000 µf, 35 volt electrolytic capacitor.
(2) silicon rectifier diodes.
(1) 7805 +5 volt voltage regulator IC.
(1) LED.
Como se ve en el diagrama se usa un común transformador de 220V a 12 voltios o 9 voltios con salida a media onda , toma de tierra central , los dos diodos rectifican los ciclos negativos y son filtrados por el condensador de 1000 uF esta salida no regulada se aplica al terminal 1 del 7805 , la pata 2 a tierra y la salida de 5 volt sale por el pin 3 ,la saida tiene un pequeño filtrado por el 10 uF y el condensador de disco ceramico es para desviar los ruidos a tierra antes que entren al circuito , esta fuente es ideal y necesaria para armar circuitos TTL como los contadores con el 7490 , o displays usando el 7447 decoder , tambien lo usaremos poniendo un diodo en serie a la salida para reemplazar las 3 pilas ( 4.5 v) de un puntero laser barato.

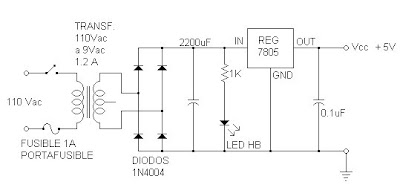

En este otro diagrama tenemos la fuente para y un transformador simple , con dos salidas en el secundario ,aqui necesitamos un rectificador de onda completa lo cual se consigue con los 4 diodos mostrados ,no es necesario en este caso un condensador electrolítico para filtrar el ripple porque este casi no existe , sin embargo todas las fuentes usan en la salida un condensador de 0.01 uF para desviar los ruidos parasitos a tierra , sin esta protección los monostables se disparan erráticamente:

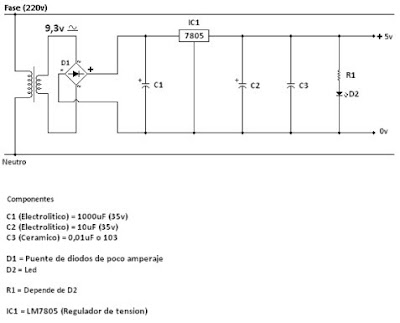

Gracias a Claudio desde Argentina por enviar el circuito para ser usado con un puente rectificador integrado , el led de salida puede ser de cualquier color
