Fuente alimentación simétrica regulable con el LM317 y el LM337

raziel_413 dijo...
buenas amigo, bueno en primera llevo electronica en este semestre de fecultad, pero no soy de esa carrera, asi que es un dolor de cabeza necesito tu ayuda con un proyecto.. debo de hacer una fuente dual variable de 18 y -18 volts de 110 volts de alimentacion, y necesito usar reguladores LH317 y LM337 me sirve tu diagrama para mi proyecto? me gustaria verlo en el proto muchas gracias, se te agradeceria.

a lo necesito de preferencia para el viernes y mi maestro es un mediocre que cree ke somos electronicos, yo soy ing. mecanico asi que no se mucho, nada de esto, podrias darme la lista de partes tambien por favor, yo intentare armarlo con tu guia :D gracias

6 de octubre de 2009 20:22

En principio el circuito de una fuente dual simetrica está en el datasheet de LM317 , sin embargo un circuito mas simple es el que se muestra , considerar que el LM317 es un regulador variable positivo y el LM337 es un regulador variable negativo , estos reguladores se basan en un regulador exacto de 1.2 voltios al que mediante una realimentación de voltaje por resistencias divisoras se les puede hacer subir de valor.Este circuito esta diseñado para variar desde 1.2 volt hasta 15 voltios muy cercano a los valores que deseas , esto porque la salida del transformador es de cero a 30 voltios que mediante la toma central se reparte en 15 voltios positivos y 15 voltios negativos ( 30 voltios pico a pico) si quisieramos tener 18 voltios positivos y negativos necesitariamos un transformador de 36 voltios con toma central los que nos darían los 18 positivos y negativos , esto no es totalmente exacto como veremos en el analisis pero es una aproximacion , porque todo regulador necesita un margen de voltaje mayor para dar un voltaje regulado que es menor que la alimentacion no regulada de entrada

Te voy dejando los componentes para esta fuente dual basada en el 317 y 339 para 15 voltios que son muy cercanos a los que deseas , ojo que solo hay que subir el valor del secundario del trafo
Componentes:
U1 LM317 regulador positivo
U2 LM337 regulador negativo
BR1 puente rectificador de 2amperios
R1 5 kΩ potenciómetro
R2 240 Ω
R3 240 Ω
R4 5 kΩ potenciómetro
C1 2200 µf
C2 2200 µf
C3 1 µf
C4 1 µf transf 30V 2A
C5 1 µf
C6 100 µf
C7 1 µf
C8 100 µf
Notas de diseño:
U1 y U2 requieren disipadores.
La fuente es ajustable entre 0 y 15 v. para un transformador de 30 voltios
Este regulador tiene de voltaje LM 317 la característica sgte:

Vo=1.25(1+R2/R1)+IajstxR2

Debido a que Iajst (corriente de ajuste) es en el peor de los casos de 100uA (cien microamperios), se obvia de la fórmula.
R1 de tener un valor máximo de 240 ohm, para obtener la corriente de carga mínima 5mA (5 miliamperios que es la corriente mínima de carga).
Ahora la fórmula queda como sigue:

Vo = 1.25 (1+R2/R1)

Por Tanto el potenciometro R2 decidira el voltaje de salida
Este circuito a continuación es una fuente dual positivo negativa con vlaores fijos de resistencias para determinados valores los cuales se muestran en la tabla inferior , se observa un diodo sobre los reguladores , no son indispensables para las pruebas pero sirven de proteccion contra la descarga del condensador cuando la entrada se hace cero , para una prueba de protoboard se puede obviar , para un fuente de trabajo para laboratorio es necesario ponerlo , se observa que el puente rectificador de diodos esta hecho con diodos , se puede usar los 1N4003 para manejar mas de 2 amperios para los 18 voltios hay que buscar un transformador de 15 voltios eficaces con toma central , haciendo click en la imagen se lleva a su tamaño original

El diagrama siguiente es más cercano a lo que buscan , se usa un puente de diodos integrado, puede ser de 1 amperio , 2 , 4 amperios según la carga que piensan utilizar , si es solo para entregar un trabajo de laboratorio pueden usar hasta un puente de 1 o 2 amperios , al igual que los diodos que pueden ser los 1N4001 hasta los 1N4004 para mayor corriente, este caso se estan usando potenciometros dobles (unidos en un mismo eje) de manera que se varia al mismo tiempo las salidas positivas y negativas , se puede ajustar la diferencia si tienen tiempo poniendo resistencias equilibrantes en serie con el potenciometro y tierra , considerar que no se debe hacerllegar los potenciometros a tierra o cero ohmios , el minimo valor es 30 ohmios para R2 o potenciometros , el circuito es simple , como carga se puede usar una resistencia de unos 20 ohmios a 5 o 10 vatios son grandes ,cuadradas con una cubierta de loza esto nos exigira a la salida como máximo 18voltios/20 ohm = o,9 amperios que es bastante por eso es necesario ponerle disipadores ( aluminio atornillado al chip para disipar el calor)

Este video de youtube puede ayudarles a entender el funcionamiento:

>



muchisimas gracias, ya entendi la idea, compraré las partes y lo probaré me sirvio de mucho tu guia..

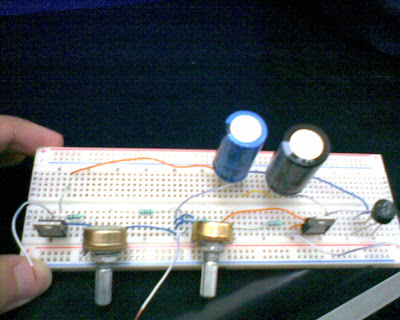

pero me tope con un sujeto que tenia algo parecido pero solo utilizo 2 capacitores de 2200 no tengo idea si le funciono pero me gustaria saber tu opinion adjunto una foto

Claro , es posible , está empleando la configuración mínima , si observas el último circuito que puse hay dos condensadores de 4 700 uF para "filtrar" la salida del puente de diodos , esta salida son semiondas senoidales , lo que hace el condensador electrolitico es cargarse a su pico máximo , claro que cae rapidamente y eso se llama ripple o rizado y tiene forma de diente de sierra , es el zumbido de las fuentes baratas , a 60 hertzios , por eso cuanto mayor valor de condensador la salida es mas "plana" , lo que ha hecho él es tomar la salida de su puente rectificador y filtrala con un condensador de 2200 uF a 35 voltios mínimo para el positivo y el negativo, al costadito esta un puente rectificador pequeño en donde iran los extremos de la salida del transformador 15-0-15 volts, ahora a la entrada del los LM.... tiene voltaje continuo para regular , el regulador se queda con unos 3 voltios de ellos , si observas el último circuito que puse en realidad verás que solo se necesitan 2 resistencias para cada regulador , una fija R1 que no debe superar a 240 ohmios a 1 vatio recomendable y una R2 variable o potenciometro de 5 k con esto basta para poner un voltimetro a la salida ( con una carga minima) y poder ver como varia el voltaje de salida cuando se mueve el potenciometro , los condensadores que vés son refinamientos , filtran aún mas la salida para quitarle el rizado pero puede funcionar bien sin ellas al igual que los diodos que son de proteccion , tampoco le ha puesto disipadores a los reguladores por tanto solo podrá trabajar con corrientes de salidas pequeñas , pero que se pueden obviar para hacer las pruebas en proto , el circuito de la foto que enviastes si funciona , pero es mejor ponerle sus condensadores para tener una salida más decente.

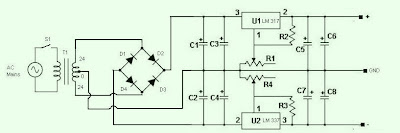

Un detalle que deben tener cuidado es la disposición de las patas del 317 y 337 ; en el 317 la entrada es por la pata 3 mientras que en el 337 es por la pata 2 como se observa en este diagrama referencial sin valores donde se observan los condensadores de filtrado para mejor operación aqui R1 es el variable

Creo que ya han entendido algo y espero que puedan hacerlo , envidio estos años , cuando estuve en la universidad no habia internet y pase muchas amanecidas intentando entender tantas cosas que ahora están al alcance de todos , es la maravilla del internet y una gran satisfacción es ser parte de ella con la poca o mucha experiencia que tengo en estos temas

Un gran saludo desde Lima Perú

1 comentario :

SuperChivista97 dijo...

Hola amigo. Los capacitores de 2200uf que usas para armar tu fuente. ¿De que voltaje son?
