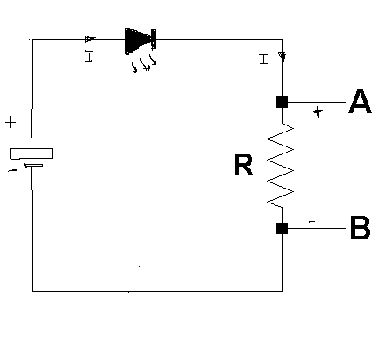

El mètodo mas directo para medir la intensidad de corriente en un circuito serie es abrir un cable e intercalar o poner en serie un multimetro en su lectura de corriente o mejor un amperimetro de precisión como se muestra en la figura :
Sin embargo cuando no es posible cortar el cable para poner en serie el amperimetro hay una forma indirecta de calcular la intensidad que pasa por el circuito (resistencia y led en serie)y es midiendo el voltaje en la resistencia y usar la ley de ohm dado que se trabaja en continua.
Sabiendo que I = V / R donde I corriente , V voltaje en voltios y R resistencia en ohmios
Supongamos , no importando cuanto voltaje alimenta al circuito en general que poniendo un multimetro digital en los terminales de la resistencia limitadora tenemos una tension de 3.2 voltios y la resistencia es de 200 ohmios podemos calcular la corriente que circula por ella haciendo esta simple operación:
I= 3.2/200 = 0.016 Amp es decir 16 miliamperios.
